H3C S1600V2 Gigabit Erişim Web Yönetimli Anahtar Serisi
H3C S1600V2 Ethernet anahtar ürünü, New H3C Technologies Co., Ltd. (H3C) tarafından bağımsız olarak geliştirilmiştir. Ağ ortamları için tasarlanmış, web tabanlı bir anahtardır. Kurulumu kolaydır, zengin özellikler sunar ve küçük ve orta ölçekli işletmelerde, ticari zincirlerde, CCTV'lerde, kampüslerde ve diğer ortamlarda yaygın olarak kullanılır.
Zengin port tipleri
Tüm seriler, çeşitli ağ gereksinimlerine uyum sağlayan, rahat ve esnek ağ bağlantısı sağlayan "Ethernet portu + optik port" kombinasyonunu destekler;
Tüm portlar farklı kullanıcıların ihtiyaçlarını karşılamak için hat hızı yönlendirme yeteneğiyle donatılmıştır.
Güvenilir Güvenlik Politikası
Anahtarın diğer portlarından aşırı yayın paketlerinin gönderilmesini ve bunun da ağı etkilemesini önlemek için yayın fırtınası bastırmayı destekler.
Yasadışı kullanıcıları filtrelemek ve ağ güvenliğini korumak için kara delik MAC adresi yapılandırmasını destekler.
Kullanımı kolay ağ yönetimi
Cloudnet ve akıllı Web yönetim fonksiyonları akıllı ve kolay yönetim talebine uygundur, sayfa basit ve kullanımı kolaydır, bu da işletme ve bakım maliyetlerini azaltır.
Hızlı proje oluşturma için hızlı ağ
Ağ geçidinden otomatik olarak IP adresi almayı ve yapılandırmaya gerek kalmadan harici ağa bağlanmayı destekler.
Yeşil Tasarım
S1600V2 serisi anahtar, çeşitli yeşil enerji tasarrufu özelliklerini uygular. Enerji tasarrufu tasarımı, ekipmanın güç tüketimini ve arıza noktalarını önemli ölçüde azaltır ve aynı zamanda radyasyonu azaltarak insan vücuduna zararsız olan ev aletlerinin radyasyon standartlarını karşılar;
Ürünün tamamı çevre koruma ve malzeme güvenliği açısından AB RoHS standartlarına uygundur.
Donanım Özellikleri

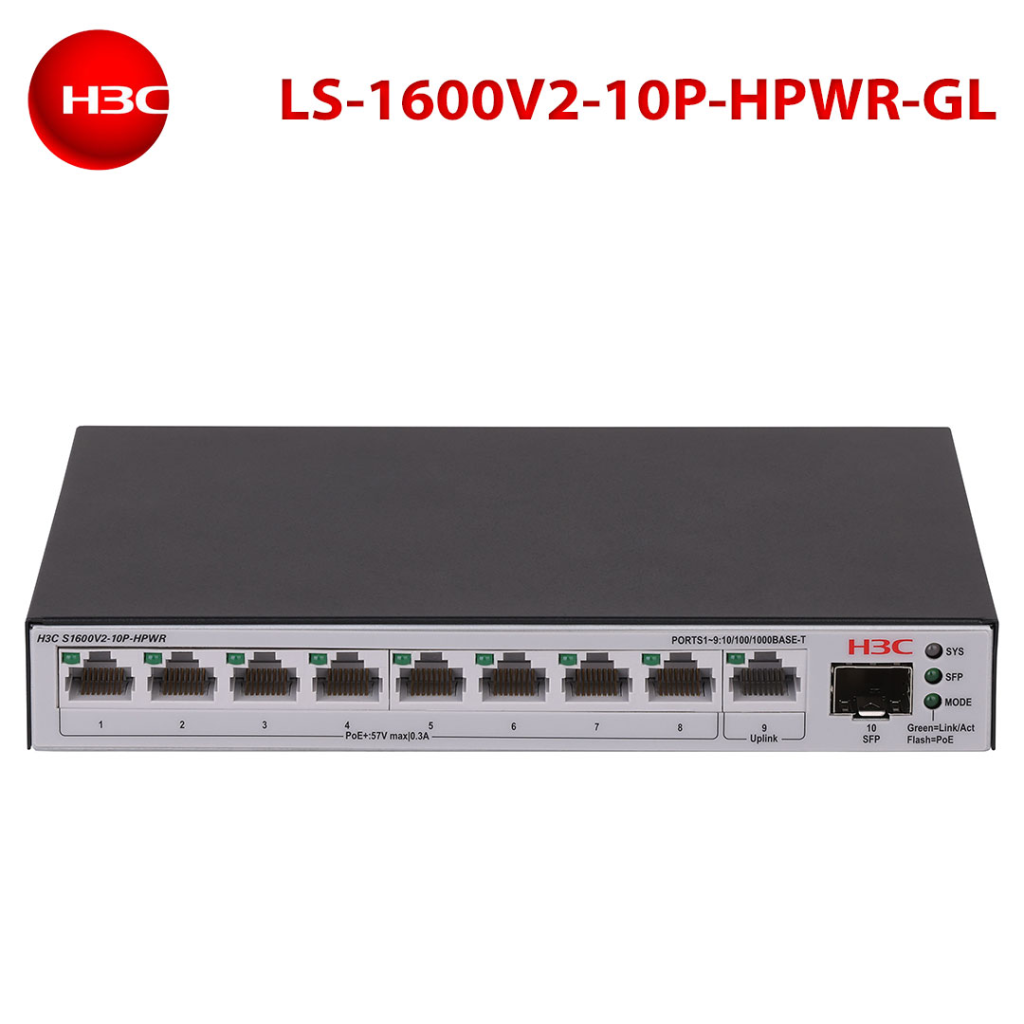

Özellik | S1600V2-10P-HPWR |
Anahtarlama kapasitesi | 20Gbps |
Yönlendirme kapasitesi | 14.88Mpps |
Boyutlar (G × D × Y) | 185×125×27 mm |
Ağırlık | ≤ 0,6 kg |
Ağ arayüzü | 8*GE(poe+) +1GE+1*SFP |
Liman Dalgalanması | 6KV |
Giriş voltajı | AC: Nominal voltaj aralığı 100V ile 240V, 50/60Hz'dir. |
Toplam güç tüketimi | DAKİKA: AC: 4W
MAKS:
AC: 132W (PoE 125W) |
Fan sayısı | Fansız |
MTBF(Yıl) | 78.48 |
MTTR(Saat) | 1 |
Çalışma sıcaklığı | -5℃ ~ 50℃(normal çalışma sıcaklığı)
-5℃ ~ 45℃(Maksimum iletim mesafesi < 80 km olan alıcı-verici modülleri kullanıldığında) |
Depolama sıcaklığı | -40℃ ~ 70℃ |
Bağıl nem (yoğuşmasız) | %5 RH ila %95 RH, yoğunlaşmayan |
Yazılım Özellikleri
Özellik | S1600V2 anahtar serisi |
Yayın/Çoklu yayın/Tekli yayın fırtına bastırma | Kara delik MAC desteği Yayın trafiği/Çoklu yayın trafiği/Bilinmeyen tekli yayın trafiğinin bastırılması |
Trafik kontrolü | 802.3x trafik kontrolü ve yarı çift yönlü geri basınç |
MAC adres tablosu | Statik MAC adresi Kara delik MAC adresi |
VLAN | Port tabanlı VLAN |
DHCP | DHCP İstemcisi DHCP dinlemesi |
Yönlendirme | Kablo hızı/Hat hızı mimarisi |
Yansıtma | Port yansıtma |
Yönetim ve Bakım | Döngü algılama Web yönetimi |
EMC | FCC Bölüm 15 Alt Bölüm B SINIF A ICES-003 SINIF A VCCI SINIF A CISPR 32 SINIF A EN 55032 SINIF A AS/NZS CISPR32 SINIF A CISPR 35 EN 55035 EN 61000-3-2 EN 61000-3-3 GB/T 9254.1 |
Emniyet | UL 62368-1 CAN/CSA C22.2 No 62368-1 IEC 62368-1 EN 62368-1 AS/NZS 62368-1 FDA 21 CFR Alt Bölüm J GB 4943.1 |
Performans Spesifikasyonu
Girişler | S1600V2-26S S1600V2-26S-HPWR | S1600V2-18P
S1600V2-26P S1600V2-18P-HPWR
S1600V2-26P-HPWR | 1600V2-6P
S1600V2-6P-HPWR | S1600V2-10P
S1600V2-10P-HPWR |
MAC adresi girişleri | 16 bin | 8K | 2 bin | 4K |
Statik Mac adresi | 32 |
VLAN tablosu | 16 |
QOS ileri kuyrukları | 8 |
Jumbo çerçeve uzunluğu | 10000 |
PoE Güç Kapasitesi
Ürün Adı | Toplam PoE güç kapasitesi | PoE Port Sayısı |
S1600V2-6P-HPWR | 73B | 15,4 W (802,3af): 4 30W (802.3at): 2 |
S1600V2-10P-HPWR | 125W | 15,4 W (802,3af): 8 30W (802.3at): 4 |
S1600V2-18P-HPWR | 240W | 15,4W (802,3af): 15 30W (802.3at): 8 |
S1600V2-26P-HPWR | 370W | 15,4 W (802,3af): 24 30W (802.3at): 12 |
S1600V2-26S-HPWR | 370W | 15,4 W (802,3af): 24 30W (802.3at): 12 |
Standartlar ve Protokollere Uygunluk
Organizasyon | Standartlar ve Protokoller |
| | 802.1ab Bağlantı Katmanı Keşif Protokolü (LLDP) |
802.1d Ortam Erişim Kontrol Köprüleri |
802.1p Önceliği |
802.1q VLAN'ları |
Port'a göre 802.1v VLAN sınıflandırması |
802.3af Ethernet Üzerinden Güç (PoE) |
802.3at Ethernet Üzerinden Güç (PoE+) |
802.3x Tam Dubleks ve akış kontrolü |
802.3u 100BASE-T |
802.3ab 1000BASE-T |
802.3z 1000BASE-X |
IETF | RFC 768 Kullanıcı Datagram Protokolü (UDP) |
RFC 791 İnternet Protokolü (IP) |
RFC 792 İnternet Kontrol Mesajı Protokolü (ICMP) |
RFC 793 İletim Kontrol Protokolü (TCP) |
TCP'de RFC 813 Pencere ve Onay Stratejisi |
RFC 826 Adres Çözümleme Protokolü (ARP) |
